中央空调水系统与氟系统优缺点对比

一、格力中央空调水系统组成部分

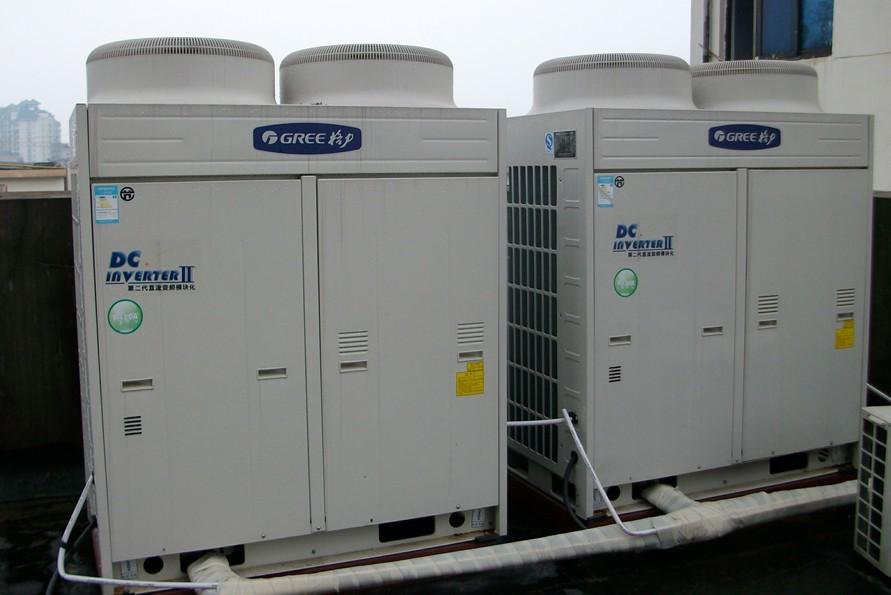

1、 主机
低压气态冷媒被压缩机加压，进入冷凝器并逐渐冷凝成高压液体，冷凝器中的高压液态冷媒在流进蒸发器前的截流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器。冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量，使冷冻水达到较低温度。最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循环往复。



3、冷冻水循环系统

该部分由冷冻泵、室内风机及冷冻水管道等组成。从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道(出水)，进入室内进行热交换，带走房间内的热量，回到主机蒸发器(回水)。室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。



二、格力中央空调水系统安装工序



风机盘管安装



1.安装工序

开箱检查随机文件、备件、附件是否完好，确定好室内机位置以及尺寸、吊杆位置;备好施工所需辅材，如丝杆、螺母、垫片、帆布、铁皮条、燕尾丝等;备好施工所需工具，如脚手架、梯子、活动扳手、手锤、电锤、叉扳手、切割机、锯片、卷尺、记号笔等。


2.安装规范

风机盘管在安装过程中应轻拿轻放，确保风机、盘管、外壳、保温层等完好无损。屋顶与盘管的距离应不小于30mm，所有室内吊装应加设回风箱，避免影响使用效果。进、回、排水管接头处应密封，管路必须进行保温处理，盘管风口连接需用软接，接口应牢固、严密，风机盘管安装后应清洁冷凝水盘。

风机盘管安装完成后，应轻轻转动风机叶轮，检查是否有磨擦声。等水系统试压完毕后，将风机盘管及时做好成品保护，同时谨防脏物落入托盘中堵塞冷凝水管。



管路安装



1.安装工序

根据安装图纸来确定管道走向及放线，用电锤打眼并进行支吊架安装;对管道进行除锈防腐处理并与风机相连接，待所有管路安装好之后进行管路试压，再对管路进行保温处理。

中央空调水系统的管道保温材料应选择防水效果好、柔韧性佳、能防火阻燃的橡塑保温材料，在具体施工时，应注意保温材料外表保持洁净，无拉伸现象，与保温接口之间用配套的胶带包扎好，确保无裂缝。如需把保温管切开再安装，可将切开面朝向内侧，切开处用专用胶水粘接牢固即可。


2.安装规范

水系统的主机、水泵、风机盘管等管道的进、出水口均应安装减振软接头;在其最高点安装排气阀，最低点设置手动排污阀。冷凝水管应保持一定的坡度，坡度确保冷凝水顺利排出，完成后可做通水实验。另外，有保冷要求的管道在支架与管道之间应垫以防腐木瓦托，防止管道使用时产生“冷桥”现象。

水泵的吸入口应安装过滤器，考虑到拆卸清洗的便利性，补水系统可连接在系统回水管上。管道吊托支架的安装应以管道接触紧密，固定牢固。

对室内机冷凝水系统进行灌水试验时，可将冷凝盘中注水，若水能够顺利排放，而且冷凝水管接口不会渗水，则表明安装成功。



冷却塔安装



1. 安装过程中应考虑到承载、环境条件以及安装空间的大小，要保证系统在安装之后有足够的热交换空间，以确保系统的正常工作。冷却塔的安装应水平，单台冷却塔水平和垂直度允许偏差均为2/1000。


2. 冷却塔的出水口及喷嘴的方向和位置应正确，分水器布水均匀。风机叶片端部与塔体四周的径向间隙应均匀，叶片角度保持一致。



水泵及附属设备的安装



1. 水泵的平面位置和标高允许偏差为±10mm，安装的地脚螺栓应垂直、拧紧，而且与设备底座接触紧密，以减小工作运转中产生的噪音。


2.垫铁组放置正确、平稳，接触紧密，每组不超过3块。


3.减震器与水泵基础连接牢固、平稳，基础紧密。



风口安装



1. 中央空调水系统在进行风口安装前，其室内机与送、回风口装饰面开口连接部分应密封牢靠，避免送回风量不足而影响使用效果。


2.同一厅室、房间内的相同风口的安装高度应一致，排列应整齐。安装时确保横平竖直，边框与建筑物装饰面贴实，无明显缝隙。


3.开关安装应与边上其他开关对齐，若大小不一致时应底线对齐。
